金型設計・製造に最適な3D環境を実現する、CAD/CAM/CAE/CAT一体型システム

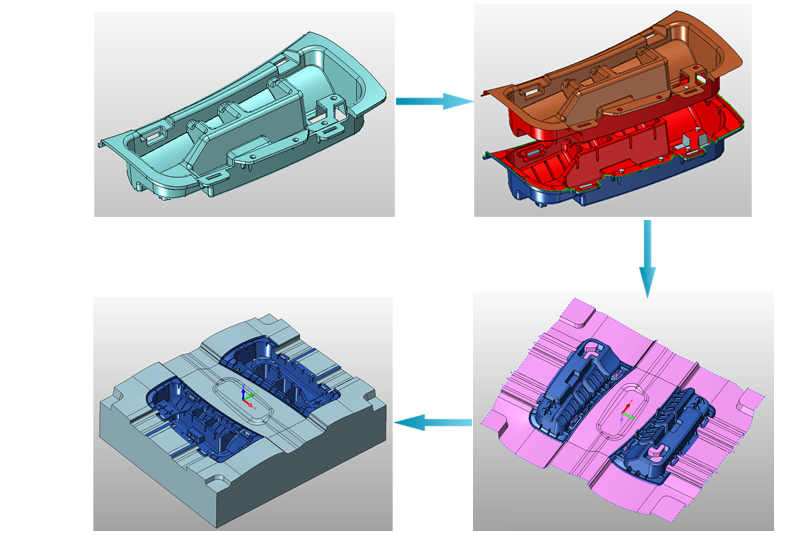

キャビティ・コアの分割

· ソリッドまたは開いたジオメトリでも、キャビティ・コアの分割が行うことができます。
· パーティング・ライン分割と領域フェース分割の二種類の分割方法を用意します。
· 自動また手動でパーティング・ライン、内孔、パーティング・フェースを作成できます。
· マルチ・キャビティとマルチ・プロダクトの設計をサポートします。
 キャビティ・コアの分割

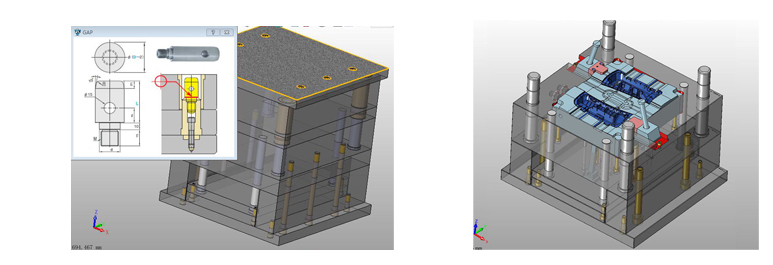

モールドベース&標準規格部品

· 作業標準化、人的ミスの削減、生産サイクルの短縮、モールド・デザインの効率向上のため、種類多くのモールドベースを用意します。
· MISUMI、FUTABA、HASCO、DME、LKMのサプライヤーから提供された標準規格のモールド・ベース及び部品を提供します。
· お客様のニーズを満たすために、標準規格部品のカスタマイズが可能です。
 モールドベース&標準規格部品
ランナー&ゲート

· 図面用紙を選択するだけで、自動的に2D関連図面を作成でき、断面図、詳細図などの補助図面も素早く作成できます。
· アセンブリの分解図、詳細図、部品構成図及び組み立て手順図を作成できます。
· 部品表、穴テーブル、電極テーブルを自動的に作成します。
· 図面のテンプレート、図面作成標準のカスタマイズが簡単に作成できます。
 ランナー&ゲート

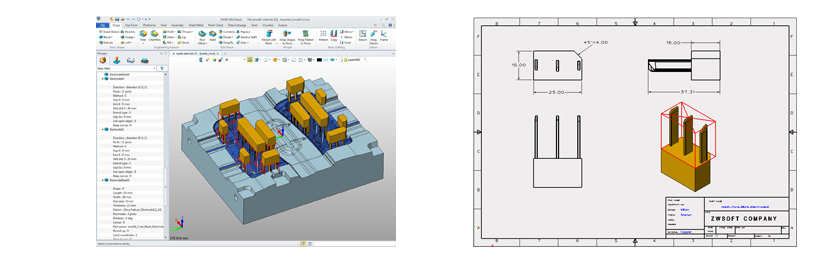

電極

· 電極の放電部位のフィーチャまたはフェースを指定するだけ作成できます。
· 複数の電極ブランクのサイズ、ギャップ、EDM設定インフォメーションの定義が可能になります。
· 電極テーブルを自動的に作成できます。
 電極

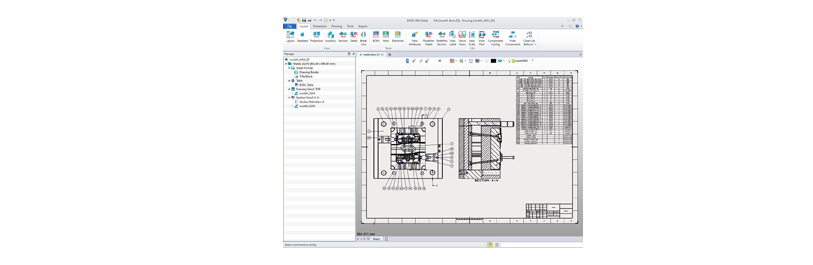

部品表

· 素早く2Dレイアウトと詳細図面の作成により、コミュニケーションの効率を向上します。
· 部品表と穴テーブルを自動的に作成します。
 部品表
