HOMENC Viewe

NCプログラムからダイレクトにシミュレーション

ミル・旋盤・ワイヤー

ミル・旋盤・ワイヤー

「ミル加工」・「旋盤加工」・「ワイヤー加工」を標準でサポートしていますので機械ファイルを切り替えるだけで検証が可能です。ガーバーなどに関しても「機能コード」や「置換文字列」の組み合わせで柔軟に対処できます。

径補正パス

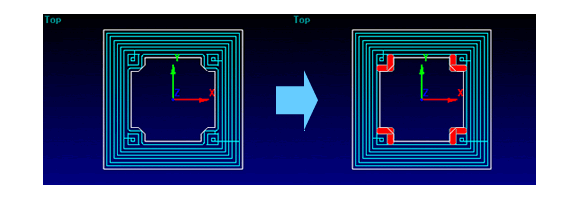

径補正パスの演算機能では「スタートアップ箇所」・「キャンセル箇所」・「コーナー箇所」・「先読みブロック数」を指定する事によって機械側での演算エラーを未然に防ぐ事ができます。

トレース機能

トレース機能

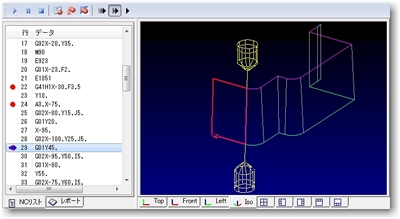

トレース機能を使用する事により、1ステップ毎の動きを確認しながらの検証作業が大幅に効率アップします。また、自動トレースで一時停止したい行をブレイクポイントとして設定する事により検証箇所の特定が容易になります。「自動ブレイク文字」を設定すると、読み込みと同時に自動でブレイクポイントが設定されます。

ナビゲーション機能

ナビゲーション機能

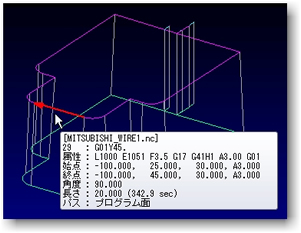

カッターパスにマウスを近付けるとカッターパスの情報がツールチップに表示されます。ナビゲーションはトレース中でも機能しまので、ステップ実行とナビゲーションを組合す事により検証作業が大幅に効率アップします。また、2点間の距離計測も可能なので歩留まり照合などに威力を発揮します。(端点・中点のみ)

表示フィルタ

ナビゲーション機能

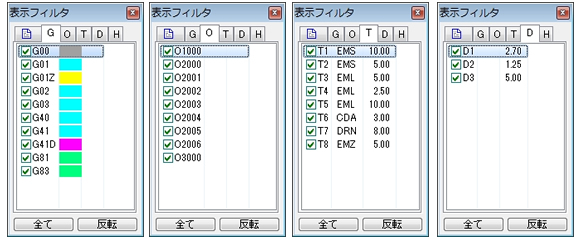

表示フィルタを使用する事によりグループ単位での表示/非表示が可能になります。表示フィルタのグループ区分は、「ファイル」・「プログラム番号」・「工具番号(加工条件番号)」・「径補正番号」・「長補正番号」・「レイヤ名」の6種類を用意しています。

色設定

また、カッターパスの種別単位での表示/非表示/色指定も可能なので、G00位置決めを非表示にしたり、G02円弧のみ色変えしたりと、検証作業を大幅に効率アップできます。工具径が指定されている場合、塗り潰し描画が可能となりますのでポケット加工や輪郭加工での削り残しや削り込みの検証作業が容易になります。 カラー
塗りつぶし

CAD図面の読み込み機能

トレース機能

CAD図形(DXF)を下図として読み込めますのでカッターパスとの照合作業が大幅に効率アップします。 また、リファレンス図形とカッターパスとの干渉チェック機能を使用することで、より精度の高い削り込み検査が可能です。

A軸/B軸 ロータリー加工

トレース機能

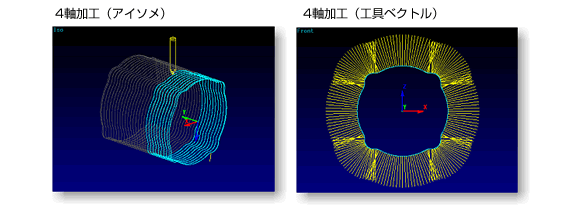

Y軸→A軸回転、X軸→B軸回転で表現されたロータリー加工のシミュレーションも可能です。回転軸をシフトさせる4軸加工もサポートしており、単純回転であればXY面への逆変換もできます。
