ZW3D 製品デザイン

優れた性能を持つオールインワンCAD/CAM

 便利なファイルマネジメント

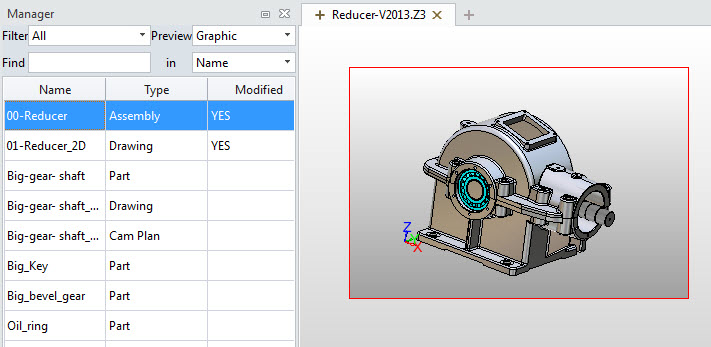

ZW3Dファイル(*.Z3/VX)はマルチ・オブジェクトファイルであるため、パート、アセンブリ、2D図面、CAMファイルなどの異なるオブジェクトが一つのファイルに保存することができ、フォルダのように使えます。(ニーズを満たすために、シングルのオブジェクトも保存できます)


 明確でわかりやすいスケッチ

ほとんどの製品設計は2Dスケッチから開始されます。ZW3Dは明確なスケッチを作成するために、様々なツールを提供しているので、2Dスケッチの作成時間を短縮することができます。


・スケッチ・テンプレート:様々な基本形状を利用することにより、スケッチ作成時間を短縮することができます。
・トレース・プロファイル:相互に交差しているジオメトリに対して、トリムしないでスケッチ線をグループ化できます。
・わかりやすい拘束機能:寸法拘束など様々を拘束により、素早く明確なスケッチの作成が可能になります。
・スケッチ・ドクター:要素の連続性、拘束状況をリスト化して、エラーの判明及び解決が簡単になります。


 柔軟かつ効率的な3Dモデリング

ZW3Dはソリッド&サーフェスのハイブリッド・モデリング技術に基づいて開発された3DCADソフトウェアのため、従来の3Dツールとは違い、革新的なデザイン体験を提供します。またパラメトリック・モデリングとダイレクト・エディット機能により、効率的なデザインができます。


・ソリッド&サーフェス・モデリング:独自のOverdiveTMカーネルにより開発されたZW3Dは、ソリッドジオメトリとサーフェスジオメトリのブーリアン演算が可能であるためソリッドを必要とせずに柔軟に対応できます。
・パラメトリック・モデリング:フィーチャまたはジオメトリの修正が簡単にコントロールできます。
・ダイレクト・エディット・モデリング:ネイティブデータまたは履歴なく、外部からインポートされた部品の修正を素早く行うことが可能になります。    • サーフェス・モデリング:柔軟なサーフェス・モデリング・ツールを提供し、形状の複雑な製品でもスムースに作成できます。
• 様々なモデリング・ツールを利用することにより、デザイン能力の向上が可能になります。モーフィング やラップ、エンボスなどの機能はデザイナーに対して常に技術革新を与えていきます。


 生産的なアセンブリ・デザイン

操作性のよいアセンブリは、大規模なアセンブリ管理も手軽です。デザインプロセスの加速や、生産性の向上が可能になります。


· 外部のテクスチャマップをパートに割り当てることが可能です。 · アルミ、ブロンズ、ゴールド、シルバーなどの数多くの金属テクスチャを用意します。 · Arisanを利用してから、さらに艶かしいレンダリングを作成できます。 • トップ・ダウン・デザインとボトム・アップ・デザイン二種類のアセンブリ設計方法が可能です。
• 干渉チェック、ダイナミック断面ツールを提供し、干渉情報をはっきり、直感的に明示します。エラーの判明及び修正が素早くできます。
• アニメーションツールを利用して、本物を操るように設計の基本的な機能をデモすることができます。(作成のアニメは*.AVIのビデオファイルに保存できます)


 2D図面

2D図面は3Dモデルと関連付いているため、3Dモデルの変更は自動的に2D図面に反映されます。図面の修正時間及び人為的ミスの削減に役立ちます。


• 図面用紙を選択するだけで、自動的に2D関連図面を作成でき、断面図、詳細図などの補助図面も素早く作成できます。
• ANSI、ISO、DIN、JIS及びGBの基準規格を標準搭載します。
• 部品表、穴テーブル、電極テーブルを自動的に作成します。
• シンボル、ハッチング、図枠などのカスタマイズが簡単に作成できます。

 その他機能の紹介

シートメタル

• フランジ、絞り、ルーバーなどの板金フィーチャを簡単かつ迅速に作成できます。また、ZW3D独自なソリッド&サーフェス・ハイブリッド・モデリング技術により、ソリッドまたは開いたジオメトリの展開/曲げが可能になります。


リバースエンジニアリング

• 内蔵されたリバースエンジニアリングを利用して、STLデータ、点群データ、スキャンしたデータに基いて、サーフェスまたは3Dモデルの作成が可能です。3Dプリンターを接続すると、本物をプリントアウトすることができます。


 ZW3Dの全ての機能を制限無しで30日間、評価試用できます

インストール後、30日間は全ての機能を制限無しで試用できます。CADデータコンバーターとして変換の評価や3DモデリングにNCデータの出力もできますので、ぜひダウンロードをしてCADbroの機能を体験してみて下さい。 この評価版はライセンスを、ご購入して頂く事により正規版として継続して、ご利用が出来ます。
評価試用版は、ZW3Dメインページよりダウンロードできます。        ZW3Dメインページへ


ZW3D機能紹介
