また金型モデルの形状評価・編集機能も搭載し製品モデルから金型モデルへの展開作業を強力にサポートし生産リードタイムを短縮します。
様々な視点から形状評価を行うヒーリング機能
形状内に存在する問題箇所を、ワンオペレーションで一括検出＆修正(曲面チェック機能) 。また形状の勾配情報やフィレット半径情報(凹部のみ、最小値など)を抽出することも可能で使用工具選定に必要な情報を柔軟に確認することが出来ます。
 |
【 主な機能 】 ■ 曲面検証 曲面チェック 曲面パッチ修正 曲面輪郭修正 曲面リフォーム 隣接曲面評価 重なり面チェック その他 ■ 曲面編集 曲面トリム・解除 曲面伸縮 曲面一括分割 その他 |
■ 形状評価 曲面評価 アンダーカット抽出 立ち壁面抽 テーパー面抽出 平坦部抽出 抜き勾配情報 フィレット曲面半径情報 微小図形抽出 ハイライトライン キャビコア分割 曲面外輪郭抽出 その他 |
| ■角度シェーディング/抜き勾配情報 | ■曲率半径シェーディング/フィレット半径情報 | |
 |
 |
|
| 形状の勾配を色と数値で表示することにより工具の突き出し・シャンク形状の選定に役立ちます。 | 形状の半径を色と数値で表示することにより使用工具の選定に役立ちます。 |
金型特有の形状処理に対応する多彩な曲面処理機能を搭載し、モデリング作業の大幅な効率化を実現。製品形状モデリングはもちろん金型モデル特有の形状処理に対応する多彩な曲面処理機能を搭載し、モデリング作業の効率を飛躍的に高めます。使いやすく、しかも豊富なバリエーションを持つフィレット機能では、キャビティ直彫りに欠かすことのできない高度なモデリング処理がスピーディかつ簡単に実行できます。
 |
【 主な機能 】 ■ 穴埋め面作成 ■ 加工領域面作成 ■ 曲面作成 一括閉輪郭曲面 オフセット曲面 N辺ぼかし曲面 ブレンド曲面 グリル曲面 一括テーパー曲面 可変フィレット曲面 抜き勾配曲面 3接フィレット曲面 その他 |
■ パーティング作成支援機能 ■ キューブ図形 ■ フィレット 稜線フィレット 可変フィレット 3接フィレット SSフィレット 曲率・接線連続フィレット コーナーフィレット 複合フィレット 弦フィレット 面取り その他 |
| ■穴埋め面作成 | ■パーティング作成支援機能 | |
 |
 |
|
| 複数の曲面にまたがる穴に対し、それを塞ぐ曲面を簡単なオペレーションで作成可能。 | 金型モデリングに必要なパーティング面を柔軟に作成できるよう多彩なコマンドを用意。 | |
| ■可変フィレット曲面 | ■3接フィレット曲面面 | |
 |
 |
|
| 複数の箇所で半径を指定することにより思い通りに可変するコーナR曲面の作成が可能です。 | 曲面や曲線に3接するコーナR曲面を作成します。 | |
| ■N辺ぼかし曲面 | ■抜き勾配曲 | |
 |
 |
|
| フィレットなどが複数に入り組んだ箇所のぼかし面を簡単オペレーションで実現します。 | 設定した角度で曲面に接するテーパー面を作成します。 |
他社 CAD システムとの間で確実なデータ交換を実現し、スムーズなモデリング作業を強力にサポート。発注元からのCAD データを確実に受け取ることは効率的な金型製作の実現において不可欠です。グラフィックプロダクツには、自動車メーカー・家電メーカーなどから供給される多種多様な CAD データに対して数多くの変換実績があります。この豊富な実績と高度な技術力を背景に高精度で信頼性の高いデータ変換ソフトを提供しています。
| 【 標準変換機能 】 IGES インポート ／ V5.3 IGES エクスポート ／ V5.0(JAMA形式で出力) DXF インポート ／ R12J～AutoCAD2008 DXF エクスポート ／ R13J ・R12 STEP インポート ／ AP203, AP214 STEP エクスポート ／ AP203、AP214 STL （IN） 【 ダイレクトトランスレータ 】 CATIA V5 インポート ／ Ver5R6 ～ Ver5R19 CATIA V5 エクスポート ／ Ver5R6 CATIA V4 インポート ／ Ver.4.2.1～ 4.2.4R2 CATIA V4 エクスポート ／ VVer.4.1.1 Parasolid インポート ／ V7.0-V22.0（.x_t, .xmt_txt） Parasolid エクスポート ／ V12.1 CADCEUS インポート ／ V6.6 NX インポート ／ UG11～18, NX1～6 UG インポート ／ Parasolid Version 7.0～17.0（NX4に対応） UG エクスポート ／ Parasolid Ver.7.0 Pro-E インポート ／ WildFire、WildFire2、WildFire3、WildFire4 Pro-E エクスポート ／ WildFire、WildFire2、WildFire3、WildFire4 I-DEAS インポート ／ 11(m0,m1,m2,m3,m4),12(m0,m1),13(NX I-DEAS5)m0～m3 I-DEAS エクスポート ／ 11(m0,m1,m2,m3,m4),12(m0m1）,13(NX I-DEAS5)m0～m3 SolidWorks プラグイン ／ SolidWorks2009 thinkdesign インポート ／ 2008.1 |
| * DXF は Autodesk 社 の登録商標です。 * CATIA は Dassault Systemes 社の登録商標です。 * SolidWorks は SolidWorks 社の登録商標です。 * NX およびParasolid は SIEMENS 社の登録商標です。 * thinkdesign は think3 社の登録商標です。 * CADCEUS は 日本ユニシス 社の登録商標です。 * I-DEAS は UGS PLM Solutions 社の登録商標です。 * Pro-ENGINEER は Parametric Technology 社の登録商標です。 |
金型モデリングにおいて大きなウェイトをしめていた電極作成が容易に行えます。ワーク形状から電極形状を一括で抜き出し 抜き取った部位の穴埋め機能、台座の干渉回避機能など電極作成に幅広く対応できる機能を搭載しています。サーフェイスの利点であるモデリングにおける柔軟性を最大限に発揮し大幅な作業工数を削減します。
豊富な抜出バリエーション
複数の電極形状をひとつの台座に一括作成
直方体台座・円柱台座より選択
中抜き形状設定
台座に目印作成
２段台座設定
台座底部を形状なりに作成
治具同時読み込み
台座位置の調節機能
部分抜出機能 など…

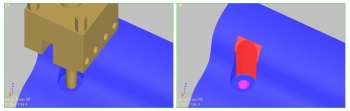

台座の干渉チェック
放電加工前の形状と電極（治具を含む）との干渉チェックが行えます。放電後のソリッド形状及び干渉した箇所の確認を行えます。
揺動オフセット
揺動オフセットコマンド実行時、曲面チェック機能を追加し、エラー形状を通知し、オフセット可能なものだけ処理を行います。

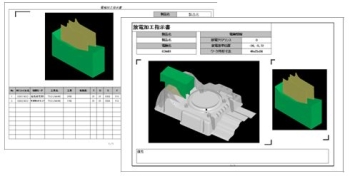

指示書作成機能
放電/電極加工指示書を自動作成します。
その他
《電極指示書作成》
放電/電極加工指示書を自動作成します。
《抜出輪郭指示》
任意の輪郭で形状を抜き出せます。コーナ部などの電極作成に最適です。
《穴埋め処理》
電極作成部の穴埋めが容易に行えます。
《ＥＰＸ出力》
ＥＸＰ出力に対応しています。
 |
BaseZero は、CAM-TOOL と同じGUIを搭載したCAM用ビューアソフトです。CAM-TOOL で作成したモデル形状の確認をはじめ、ワークや加工形状・電極の配置の確認、加工開始位置・加工範囲の確認、穴位置・数の確認、NC
工作機械ポスト変換（オプション）など、加工現場で威力を発揮する機能を搭載しています。 また、外部データ（IGES・DXF・STEP）の受け取りも可能です。 《主な機能》 モデル表示 ／ 寸法表示 ／ レイヤーブラウザー IGES/DXF/STEPインポート CL表示/ソリッド表示/NC表示 形状評価（抜き勾配・フィレット） ポスト変換機能（オプション） |
