「3Dゲート」はHandyCAD MarkⅡ上で動作する3Dデータの有効活用を目的とした製品です。主に、3Dデータを2D変換する際の手間を大幅に削減でき、2次元CAD画面上で側面図や断面図の作成が可能なので、3Dデータに不慣れな方でも戸惑う事無くオペレーションできます。設計から製造まで幅広い分野で活用されている3Dデータの利点を、2次元CAD/CAMに取り入れる事によって、新しい視点での工数削減が実現できます。
・3D CADで信頼性の高い「Parasolidエンジン」を採用
・多様なフォーマット「Parasolid、ACIS、IGES、STEP」に対応

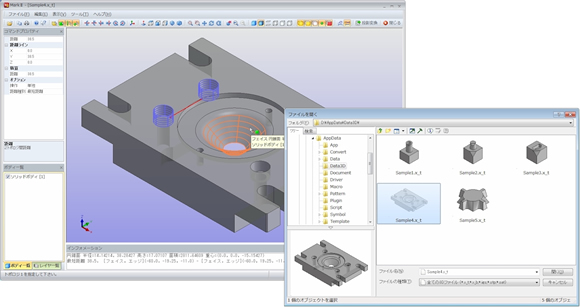

・3Dデータのダイレクト計測や印刷が可能
・CAD画面上で側面図、アイソメ図、断面図の作成が可能
・2D変換は加工を意識した滑らかな円弧に変換
・3DデータはCAD図面に埋め込まれる為、データの管理が楽

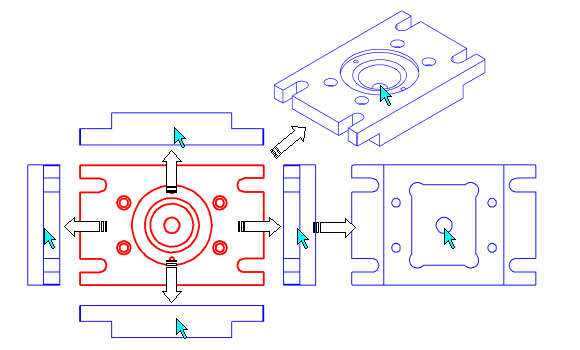

挿入した投影図を元に、CAD画面上で側面図の作成が行えます。対象となる投影図を選択し、右側面図を作成する場合はマウスを右側へ、左側面図は左側へと、マウスの位置関係によりアイソメ図を含めると最大で８方向の側面図を配置する事ができます。配置する際には、コマンドプロパティでレンダリング状態の変更が可能なので、3Dの画面へ戻る必要はありません。挿入投影図以外に作成された側面図を対象とする事もできる為、背面図の作成などに使用できます。

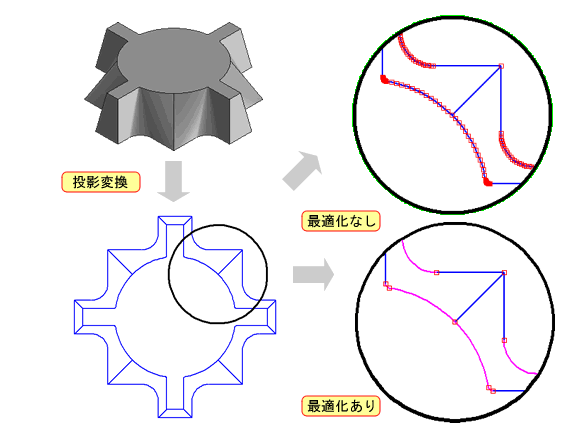

3Dデータを単純に2D変換した場合、重複要素の発生や、円／円弧の分断、微小線分化された3D曲線など、そのままではCAM定義の際に多くの問題が出てきます。また、2D変換後に手作業で図形補正を加えるとなると、非常に手間の掛かる作業となってしまいます。3Dゲートは、2D変換の際に自動で最適化処理を加える事ができ、何ら補正を加えなくてもCAMで使えるデータとなります。
