CAMWorks Wire EDM

3次元モデルを利用したワイヤEDM用ツールパスの作成が行えます

CAMWorks WireEDMは輪郭、テーパー加工、コアレス、上下異形状を装備。スキムカット時の反転加工や、切り残し加工に対応し多数個取りも簡単に定義できます。

2軸ワイヤEDMはCAMWorks の2軸ミル加工と同様に自動フィーチャ認識機能(AFR)を装備し、形状定義に関する負荷の軽減を実現。

ファーストカット、セカンドカットなどの各カットを考慮した放電条件をライブラリから呼び出すことができます。シミュレーションでは切り落ちる中子を消去しカット形状を確認することもできます。

CAMWorks Wire

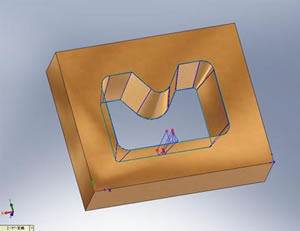

輪郭加工

輪郭加工

ダイ形状はもちろんオープン形状も自動フィーチャで認識。対話式定義では手動でフィーチャを作成することもできますアプローチ位置やスタートポイント指定・スタート穴径も自由に設定できます。

テーパー加工

テーパー加工

ダイ・パンチ形状の全周同一テーパーは自動フィーチャで認識可能。輪郭加工と同様の操作が行えます。

コアレス加工

コアレス加工

ネジ切りしたい部分の形状を指定しフィーチャをネジ切り指定することで簡単にネジ切り加工が行えます。内ネジ・外ネジ加工が簡単に行えます。

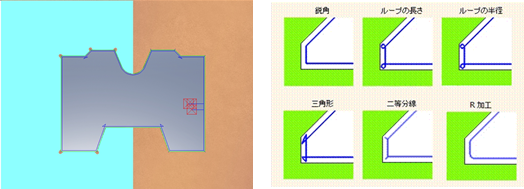

コーナー逃げ加工

チャック持ち替え加工

内コーナー部のコーナー逃げを図から選択するだけでコーナー逃げのツールパスを作成することができます。外コーナー逃げを行うことでコーナーダレ(太鼓形状)を起こす事を防ぎ、精度のよい製品を作成することができます。コーナー逃げを挿入するコーナーの角度指定や逃げの大きさも指定できます。

切り歯加工

切り歯加工

順送金型等で行う切り歯加工等も1つの加工フィーチャで対応できます。 フィーチャは2軸ストレートフィーチャを定義するだけで、切り歯のついた加工が行えます。ストレート部も上面・下面のどちらに付けるか選択できます。ファーストカットでテーパー加工を行い、セカンドカット以降でストレート部の加工を行います。
