部品加工分野をターゲットとしたフィーチャーベースのソリッドCAMパッケージソフトウエア

CAMWorks 3DMILL

強力なレストマシニング機能で、理想の生産性を実現しますく

現代の加工シーンでは、短納期と高品質をより低価格で実現することが求められています。
CAMWorksは最新の加工理論に裏付けられた高性能ツールパス作成機能を実装し、高速・高精度加工機の持つ能力をフルに発揮できるため、大幅な生産性向上を可能とし顧客要望の実現と自社の利益増大に確実に貢献します。

CAMWorks最新バージョンの3D加工機能では、以下の項目に焦点を当てています。
- より早い送り速度
- 美しい仕上げ面
- 滑らかなパスによる工具の長寿命化
- 低負荷・低振動による機械寿命の増大

CAMWorks 3DMILL

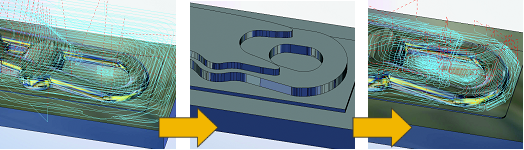

レストマシニング

レストマシニング
複数工程に渡る加工パターンを詳細な加工パラメータとともに保存して様々なワークに適用できます。自社の持つ加工ノウハウを蓄積し活用できるため、加工指示の手間が省けるだけでなく、オペレーターによるスキルのバラツキを無くし高品質のデータを量産できます。またWIP機能により前工程での加工完了形状が、後工程の加工開始形状へと自動的に受け渡るため手間無くエアカットを最小限にできます。さらに工程編集により前工程の使用工具や切削量が変更されても後工程へ自動的に追従されるため、工程編集の手間を減らすとともに編集ミスを未然に防ぎます。

領域クリアランス(高効率荒加工)

アダプティブ

アダプティブ(新機能)

どんな形状に対しても一定負荷で荒加工が行えるパターンです。 滑らかなリードイン/アウトとともに、無駄な動きを徹底的に排除した高効率な工具軌跡を作成します。安定した負荷で切削が行えるため、より送り速度を上げて短時間で加工が終了できます。

ポケットイン/アウト

ポケットイン/アウト

切削量の多い加工に適したパターンです。安定したダウンカットを維持するツールパス作成と、Z方向の切れ込みには各段ヘリカル進入することで下穴を不要としています。

レース

レース

シンプルな平行パスで、シンプルな形状に対して高効率な加工軌跡を作成します。ジグザグや一方向動作を用いて、ワークの形状に対して自在な角度に加工軌跡をフィット可能です。

多彩な中・仕上げ加工機能

一定ステップオーバー

一定ステップオーバー

ワーク表面を螺旋状に下りながら仕上げ加工を行います。ワーク表面に沿って一定の間隔でツールパスが生成されるため、滑らかで良好な加工面が得られます。

曲線投影

曲線投影

スケッチで作成された図形をワーク表面に投影したパスを作成します。リードイン/アウトは自動的に作成されるため、シンプルな操作で曲面上の筋彫りなど特殊形状の加工に効果的です。

ペンシル

ペンシル

中加工後の隅肉加工に最適なパスを作成します。一本線のペンシルラインに加え、加工残りが多い場合は、周辺から徐々に一定量で切れ込むパスを自動生成します。レストマシニングの1工程として組み込むことで自社の加工ノウハウ蓄積に貢献します。

平面領域

平面領域

ワークから平面の領域を抽出して平面の仕上げパスを作成します。抽出された複数の平面領域に対して、自動的にフラットミルを使った効率的な仕上げ加工を行います。ペンシル同様、レストマシニングの1工程として自動加工に効果的です。

パターン投影

パターン投影

複数工程に渡る加工パターンを詳細な加工パラメータとともに保存して様々なワークに適用できます。自社の持つ加工ノウハウを蓄積し活用できるため、加工指示の手間が省けるだけでなく、オペレーターによるスキルのバラツキを無くし高品質のデータを量産できます。またWIP機能により前工程での加工完了形状が、後工程の加工開始形状へと自動的に受け渡るため手間無くエアカットを最小限にできます。さらに工程編集により前工程の使用工具や切削量が変更されても後工程へ自動的に追従されるため、工程編集の手間を減らすとともに編集ミスを未然に防ぎます。
